901C/903C/906C

迅速･確実な作動でウォーターハンマーから配管ラインを守る小型・軽量チェッキ弁。

チェッキバルブ 901C/903C/906C
チェッキバルブ 901C/903C/906C
弁呼び径 【901C】1.0MPaタイプ
350～450mm
【903C】1.0MPaタイプ
50～300mm
【906C】2.0MPaタイプ
50～300mm
本体形状 ウェハータイプ
適応フランジ 【901C/903C】JIS 10K（オプション：JIS 5K）
【906C】JIS 16K/20K
各種認定
アイコンについて		 消防　消防防災設備用評定取得品 NK　日本海事協会認定品
材質

本体:
【901C/903C】
FC250
【906C】
FCD-S

弁体:
プレート
【901C/903C】
CAC702
【906C】
50～150mm：CAC406C
200～300mm：CAC703

弁棒:
シャフト
【901C】
SUS304
【903C】
50～150mm：SUS304
200～300mm：SUS420J2
【906C】
SUS304
スプリング
SUS304

シート:
【901C/903C】
NBR（オプション：EPDM、FKM）
【906C】
EPDM
PDFカタログWEBカタログ
取扱説明書
図面ダウンロード ※会員登録が必要です
製品問合せ納期問合せ価格問合せ
サンプル品貸出

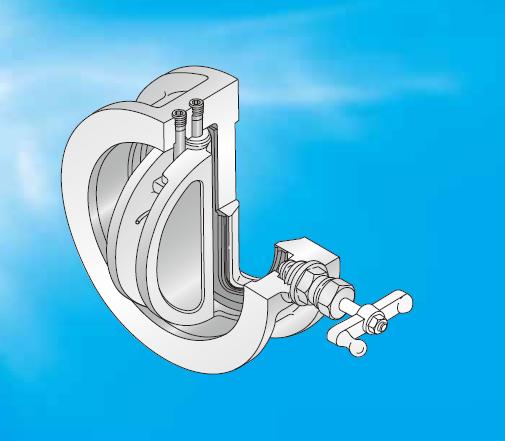

Bata-Check＜901C/903C/906C＞ 特長

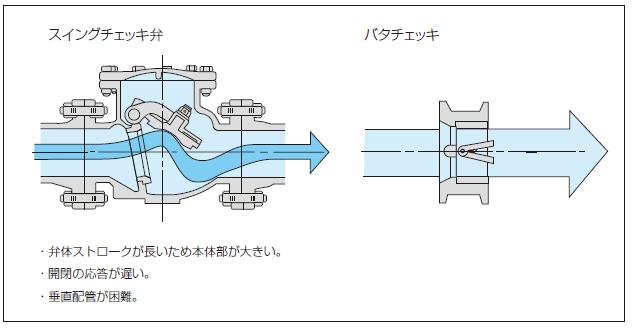

◆小型・軽量なウェハー型チェッキ弁
◆ウォーターハンマー防止構造のスプリング内蔵バルブ
◆チャタリング防止機構のプレート
◆焼付けゴムシートで安定した封止性を実現
◆設計・施工・メンテナンスが容易に行えるシンプル構造
◆バイパス弁を装備し配管工数を大幅に簡素化（903C/906C）

【消防用設備等認定品】湿式配管用

この製品は、一般財団法人日本消防設備安全センターの認定品です。

■1.0MPaタイプ
903C　[VA-078号]【50～300mm】
■2.8MPaタイプ
906C　[VA-080号]【50～150mm】
